Quels critères pour sélectionner le bon procédé de soudage en chaudronnerie ?

Choisir un procédé de soudage en chaudronnerie industrielle va bien au-delà d’une simple préférence pour le TIG, le MIG/MAG ou l’électrode enrobée. C’est une décision stratégique qui impacte directement la conformité, la rentabilité et la pérennité d’un projet. Oubliez l’idée du « meilleur procédé » universel ; l’enjeu est de trouver le compromis optimal, une alchimie précise entre les contraintes réglementaires, les impératifs économiques et les réalités de l’atelier.

Cette analyse ne se limite pas à la vitesse de soudage ou à l’esthétique du cordon. Elle intègre des variables souvent sous-estimées : le coût total par mètre de soudure conforme, l’impact des contrôles non destructifs, et la synergie possible entre différentes techniques. Une vision globale de la chaudronnerie et soudure révèle que le choix le plus évident n’est pas toujours le plus rentable.

Le cahier des charges et les normes : votre véritable point de départ avant tout choix technique

Avant même d’envisager un équipement, le premier filtre est réglementaire. Les codes de construction et les normes définissent un cadre strict qui peut imposer ou exclure certains procédés de soudage. La documentation d’un projet de chaudronnerie est truffée de références comme le CODAP (Code de Construction des Appareils à Pression), son équivalent américain l’ASME, ou les normes européennes (EN) et internationales (ISO).

Ces textes ne sont pas de simples recommandations. Par exemple, l’évolution des normes CODAP actualisées, avec plus de 10 éditions depuis 1940, montre l’importance de travailler avec la version en vigueur. De même, un Descriptif de Mode Opératoire de Soudage (DMOS) qualifié selon une norme spécifique, comme le souligne Yndia Dynamics, où les normes ISO 15614 et ISO 9606 encadrent respectivement les modes opératoires et les soudeurs, devient un prérequis contractuel. Un DMOS validé pour le soudage TIG orbital dans l’industrie pharmaceutique, par exemple, rend ce procédé non négociable pour garantir la qualité sanitaire.

Le tableau suivant met en lumière quelques différences clés entre les deux principaux codes de construction.

Au-delà des codes, les exigences contractuelles affinent le choix. Une soudure peut être requise pour sa résistance mécanique, son étanchéité absolue dans le secteur nucléaire, son aspect visuel sur une pièce de design, ou son état de surface parfaitement lisse pour l’agroalimentaire. Chaque critère oriente vers un procédé différent.

L’analyse de cette documentation technique n’est donc pas une simple formalité. C’est elle qui dessine le périmètre des solutions techniquement acceptables et qui garantit la conformité finale de l’ouvrage.

Du coût horaire au coût total par mètre de soudure conforme : une nouvelle grille de lecture économique

L’erreur la plus commune est de comparer les procédés de soudage sur la base de leur vitesse ou du coût horaire de l’opérateur. Une analyse économique rigoureuse doit s’appuyer sur le coût total par mètre de soudure *conforme*. Cette métrique intègre non seulement l’investissement initial, mais aussi les coûts opérationnels cachés.

Ces coûts incluent les consommables (gaz, fil d’apport, électrodes), l’énergie, mais surtout les opérations de parachèvement. Un procédé rapide comme le MAG génère souvent plus de projections (grattons) et nécessite un temps de meulage et de nettoyage supérieur à celui du TIG, plus lent mais beaucoup plus propre. Cette différence de productivité est frappante : le procédé MIG/MAG peut déposer entre 800g et 6kg de métal par heure, contre seulement 300g/h pour le TIG.

Le coût le plus insidieux reste celui des non-conformités. Un procédé plus lent comme le TIG, en offrant un meilleur contrôle du bain de fusion, peut réduire drastiquement le taux de rebut et les reprises coûteuses après un Contrôle Non Destructif (CND). L’objectif est de Garantir la qualité des soudures du premier coup. De plus, comme le rappellent des experts, une démarche qualité formalisée, comme l’ISO 9001, contribue à diminuer les coûts liés aux reprises, aux réparations et aux pertes de production.

Le tableau suivant synthétise les performances relatives des principaux procédés.

Penser en synergie : pourquoi l’association de procédés surpasse souvent le choix d’une méthode unique

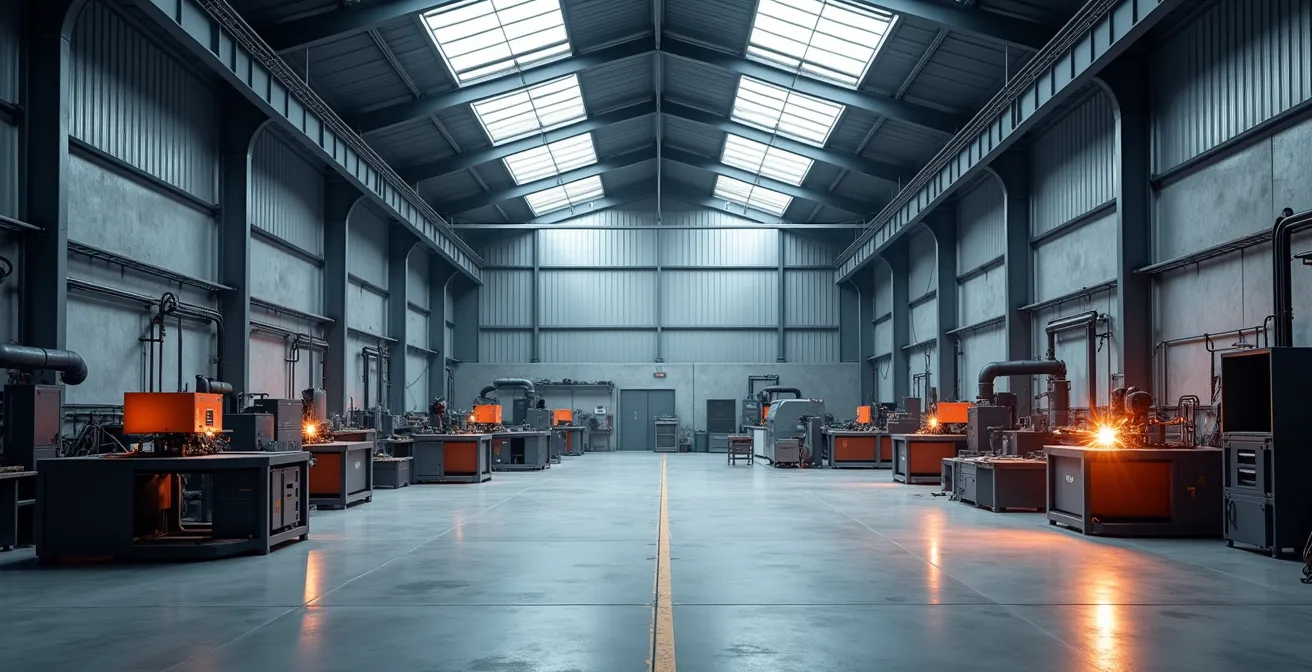

S’enfermer dans une logique de « procédé unique » est souvent une erreur stratégique. La véritable intelligence productive réside dans la capacité à combiner différentes techniques pour tirer le meilleur de chacune. L’association de procédés, ou soudage hybride, permet d’atteindre un équilibre optimal entre qualité, vitesse et coût.

La stratégie la plus classique concerne les pièces de forte épaisseur. Elle consiste à réaliser la passe de racine en TIG pour garantir une pénétration parfaite, sans défaut et visuellement impeccable. Les passes de remplissage et de finition sont ensuite effectuées en MIG/MAG, un procédé beaucoup plus rapide, pour assurer une productivité élevée. C’est un exemple parfait d’une optimisation des techniques d’assemblage.

Cette approche synergique n’est pas limitée aux procédés manuels. Un assemblage complexe peut nécessiter une intervention manuelle (à l’électrode enrobée, par exemple) pour les zones difficiles d’accès, tandis que les grandes soudures rectilignes ou circulaires sont confiées à un procédé automatisé comme le soudage à l’arc submergé sur vireur. La rentabilité d’une telle approche dépend du volume, de la répétitivité des pièces et des qualifications disponibles.

Ce tableau récapitule quelques associations de procédés courantes en fonction des applications.

Définir une stratégie multi-procédés nécessite une planification rigoureuse pour garantir la cohérence et l’efficacité de l’assemblage final.

La matrice finale : arbitrer entre la géométrie de la pièce, l’environnement de travail et les compétences internes

La décision finale repose sur la synthèse de tous les critères précédents, confrontés aux réalités du terrain. La géométrie de la pièce et l’environnement de travail sont des facteurs déterminants. Souder en position (en corniche, au plafond) ou dans des zones d’accès restreint limite fortement le choix. C’est ici que la polyvalence de l’électrode enrobée (MMA) reste inégalée, notamment sur chantier où les conditions sont difficiles à maîtriser.

Le facteur humain est sans doute la variable la plus critique. La meilleure machine ou le procédé le plus avancé ne valent rien sans un opérateur qualifié pour le mettre en œuvre. Cartographier les compétences de l’atelier est donc une étape fondamentale. La disponibilité de soudeurs certifiés est une ressource stratégique, avec près de 118 établissements proposant le CAP chaudronnerie-soudage en France pour former la nouvelle génération.

La disponibilité d’un soudeur TIG hautement qualifié est un critère aussi décisif que les caractéristiques techniques d’un matériau.

– Compagnons du Devoir, Formation modulaire chaudronnerie 2023

Cette affirmation souligne que la technologie ne peut se substituer à l’expertise humaine, en particulier pour les procédés exigeant une grande dextérité.

Pour guider la décision, un arbre de décision simple peut être construit en se posant une série de questions clés : Quelle norme s’applique ? Quelle est l’épaisseur du matériau ? De quel matériau s’agit-il ? Dans quelle position faut-il souder ? Quelle productivité est requise ? Et enfin, quelle compétence est réellement disponible en interne ? La réponse à cette séquence de questions mène inévitablement vers le compromis technique et économique le plus juste.
