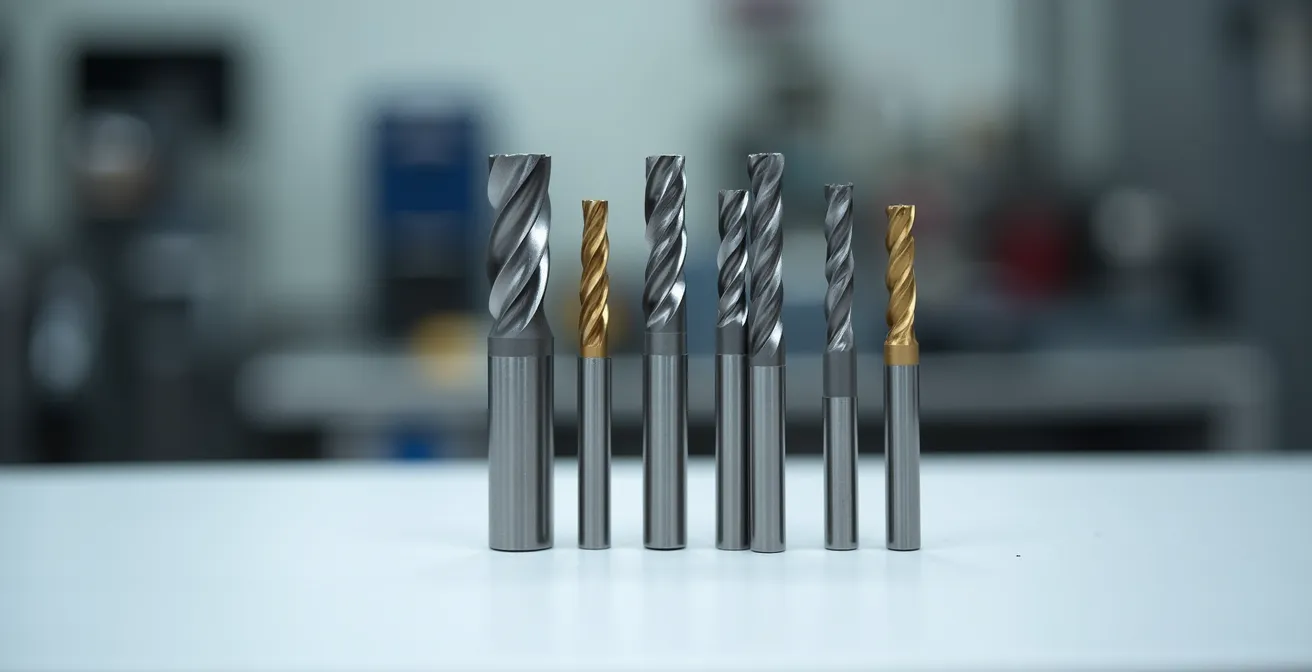

5 critères pour choisir votre fraise pour métaux durs

Le choix d’une fraise pour usiner des métaux durs relève rarement du hasard. Entre les fiches techniques standardisées et les promesses marketing des catalogues fournisseurs, la décision s’avère souvent plus complexe qu’une simple comparaison de prix. Une erreur de sélection peut coûter cher : casse outil prématurée, perte de productivité, rebuts multipliés.

Pourtant, la majorité des guides de sélection commencent par énumérer les types de matériaux ou les familles de revêtements, sans poser la question fondamentale : quelle est la caractérisation précise de votre pièce à usiner ? Cette approche inversée conduit à choisir une fraise pour métaux durs puis à espérer qu’elle convienne, plutôt que de partir des contraintes matière pour filtrer les options pertinentes.

La méthode proposée ici suit une progression hiérarchisée : de l’analyse matière au calcul économique final. Chaque critère technique n’est pas isolé mais relié au suivant, formant une chaîne de décisions où chaque maillon conditionne le suivant. Cette logique évite les pièges des spécifications standardisées et révèle les vrais différenciateurs au-delà des arguments commerciaux.

La dureté HRC de votre pièce définit votre champ de possibles

Avant d’ouvrir un catalogue de fraises, la première question technique à résoudre concerne la dureté Rockwell de l’acier à usiner. Cette donnée constitue le filtre primaire qui élimine d’emblée les options inadaptées. Traiter tous les métaux durs comme une catégorie homogène représente l’erreur la plus coûteuse en sélection d’outils.

La dureté des aciers varie considérablement selon leur composition et leur traitement thermique. Par exemple, on constate une différence notable entre 56-58 HRC pour l’acier européen et 60-62 HRC pour les aciers japonais, illustrant comment une même appellation peut masquer des contraintes d’usinage radicalement différentes. Cette variation de quelques points HRC change totalement les règles du jeu.

Trois zones de dureté critiques structurent le choix des fraises. Chacune impose des contraintes spécifiques sur le matériau de coupe, la géométrie et les paramètres d’usinage. Connaître précisément dans quelle zone se situe votre pièce conditionne l’ensemble des décisions suivantes.

Plage HRC	Caractéristiques	Type de fraise recommandé
< 45 HRC	Acier standard, usinage conventionnel possible	Fraises HSS ou carbure standard
45-58 HRC	Zone critique nécessitant carbure	Carbure monobloc avec revêtement TiAlN
> 58 HRC	Aciers très durs, fragilité accrue	Carbure ultrafin avec revêtements spécialisés

Une erreur de 5 points HRC sur l’estimation initiale annule la pertinence de tous les autres critères de sélection. Si vous supposez usiner un acier à 48 HRC alors qu’il atteint réellement 53 HRC, vous risquez des phénomènes de microécaillage sur l’arête de coupe. À l’inverse, surdimensionner l’outil pour un acier plus tendre que prévu sacrifie inutilement de la productivité.

La composition chimique influence directement la dureté finale. Un principe métallurgique fondamental rappelle cette limite physique :

Les aciers ne peuvent pas avoir plus de 2.11% de carbone, au delà il s’agit de fonte

– Experts métallurgistes japonais, NoPanic – Guide des aciers de coutellerie

Cette contrainte explique pourquoi certaines nuances d’acier atteignent naturellement des duretés supérieures à d’autres, indépendamment du traitement thermique appliqué. Connaître la nuance exacte permet d’anticiper la plage de dureté réaliste.

La vérification de la dureté réelle avant usinage évite les mauvaises surprises. Les valeurs théoriques des fiches techniques restent des indications moyennes, la variabilité des traitements thermiques pouvant générer des écarts significatifs. Une méthode simple permet de confirmer la dureté sur site.

Cette matrice de pré-qualification par la dureté transforme la sélection d’outil d’une démarche catalogue vers une démarche analytique. Mapper votre besoin en dureté avant toute autre considération filtre drastiquement les options et oriente vers les familles de fraises réellement compatibles avec vos contraintes matière.

L’équilibre géométrie-thermique conditionne la longévité outil

Une fois la dureté HRC établie, elle impose des contraintes thermiques spécifiques lors de la coupe qui dictent la géométrie optimale de l’outil. Cette relation causale entre caractéristiques matière et forme d’arête reste rarement explicitée, alors qu’elle détermine directement la durée de vie de la fraise.

Les métaux durs possèdent une faible conductivité thermique comparée aux aciers standards. Cette propriété concentre la chaleur générée par la déformation plastique du copeau directement dans l’arête de coupe, créant des températures d’interface pouvant dépasser 800°C. Une géométrie inadaptée à ce régime thermique provoque une usure accélérée, indépendamment de la qualité du matériau de la fraise.

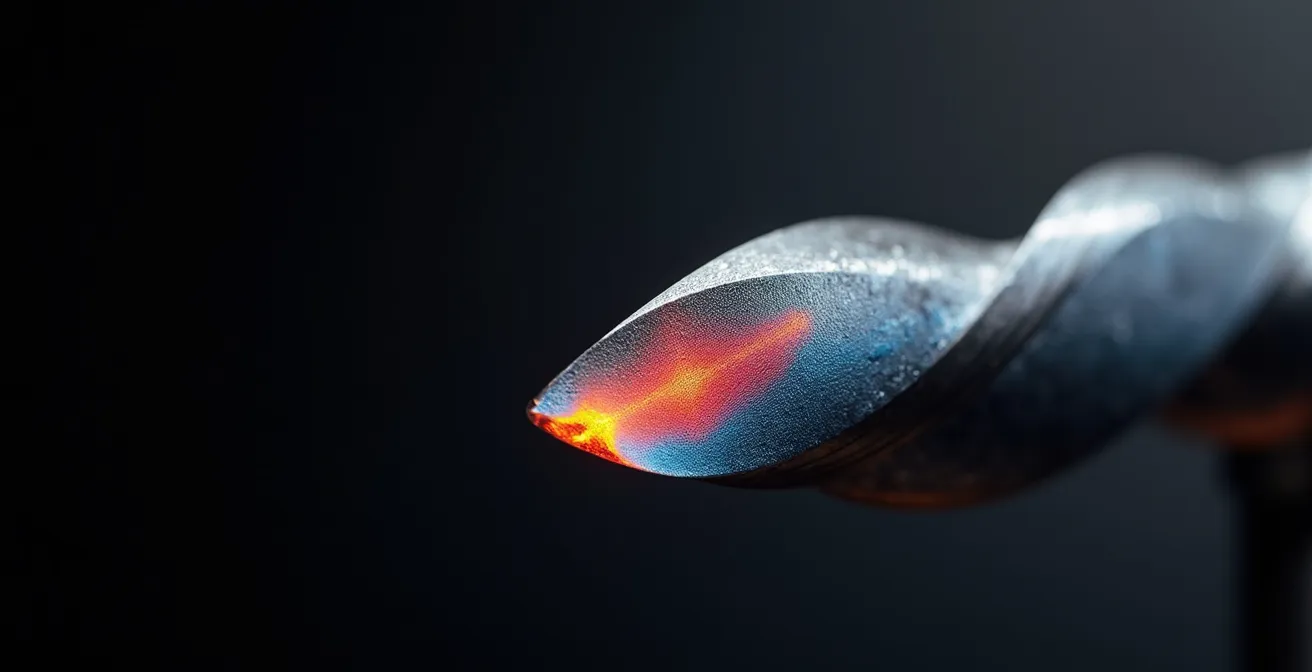

La visualisation thermique révèle comment la chaleur se concentre sur quelques micromètres d’arête. Cette concentration impose un dimensionnement précis de la section de copeau pour garantir une déformation plastique suffisante, qui évacue une partie de la chaleur dans le copeau plutôt que dans l’outil.

La section de copeau trop fine représente un piège contre-intuitif en métaux durs. Contrairement aux aciers tendres où affiner la passe réduit les efforts de coupe, ici un copeau insuffisant ne se déforme pas plastiquement et transfère toute la chaleur dans l’arête. Ce phénomène explique pourquoi certaines finitions légères usent plus rapidement l’outil qu’une ébauche modérée.

L’angle de coupe constitue le premier arbitrage géométrique entre facilité de pénétration et robustesse d’arête. Un angle positif (10 à 15°) favorise la pénétration et réduit les efforts, idéal pour les aciers en bas de zone 45-58 HRC. Un angle négatif (0 à -5°) renforce l’arête mais augmente les efforts, nécessaire au-delà de 58 HRC où la priorité devient la résistance au microécaillage.

Le pas variable des dents offre une solution thermique souvent présentée uniquement comme anti-vibratoire. En désynchronisant la fréquence d’impact, il évite l’accumulation thermique cyclique qui fragilise progressivement l’arête. Cette disruption de la fréquence vibratoire distribue la charge thermique de manière plus uniforme sur la circonférence de l’outil.

L’arête vive versus l’arête renforcée par honing illustre le compromis fondamental affûtage-résistance. Une arête parfaitement vive coupe avec moins d’effort mais se fragilise rapidement sous contrainte thermique. Un léger renforcement par honing (rayon de 3 à 8 micromètres) sacrifie de l’affûtage initial pour gagner en résistance, particulièrement pertinent pour l’usinage de précision des aciers durs où la régularité prime sur la performance instantanée.

La géométrie ne se résume donc pas au simple comptage de dents trouvé dans les catalogues. Elle traduit une stratégie thermique adaptée au régime de travail imposé par la dureté matière. Chaque détail géométrique répond à une contrainte physique identifiée, formant un système cohérent plutôt qu’une liste de spécifications isolées.

Le revêtement performant selon votre régime de coupe réel

L’équilibre géométrie-thermique établi précédemment définit le régime thermique de travail, qui détermine à son tour le revêtement optimal pour cette plage de température d’interface outil-copeau. Les acronymes TiN, TiAlN, AlTiN que l’on retrouve systématiquement dans les catalogues cachent des différences fonctionnelles majeures rarement expliquées.

Le revêtement remplit trois fonctions simultanées : réduction du frottement par ses propriétés tribologiques, barrière thermique protégeant le substrat carbure, et résistance à l’usure abrasive. L’équilibre entre ces trois propriétés varie significativement selon la composition chimique, rendant certains revêtements inadaptés à des régimes pourtant proches en apparence.

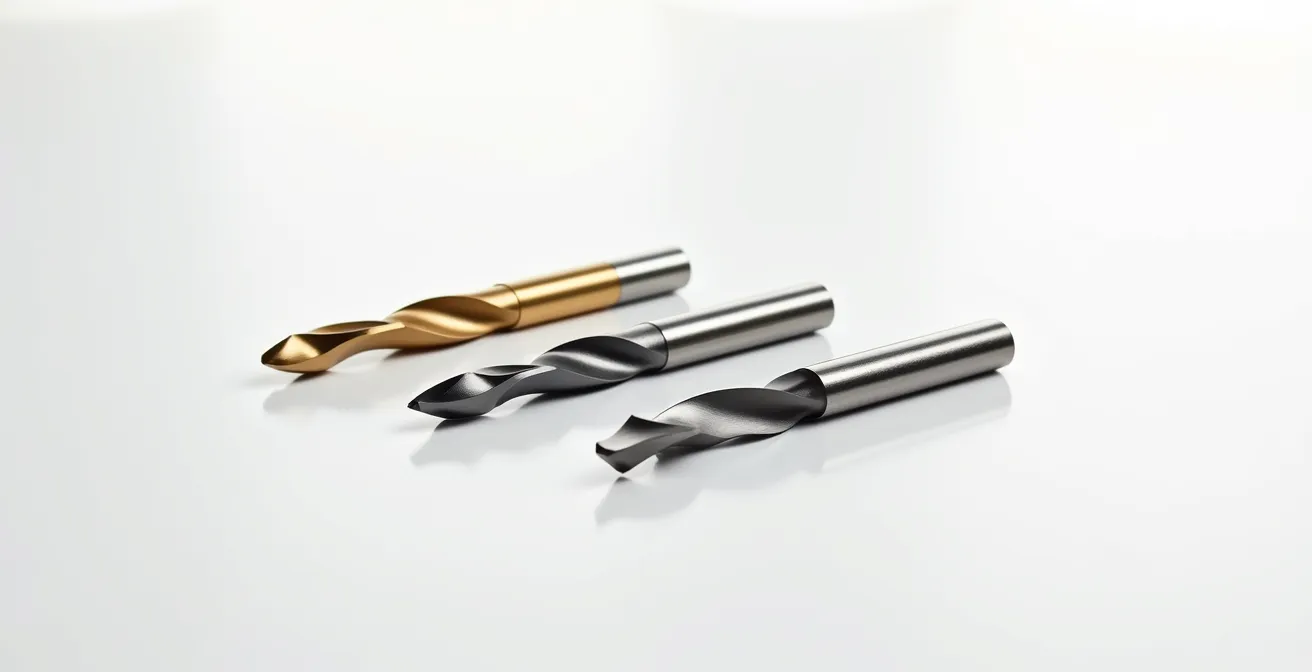

La couleur distinctive de chaque revêtement reflète sa structure cristalline et sa composition. Cette variation visuelle correspond à des comportements thermiques radicalement différents sous contrainte d’usinage réelle.

L’inversion du ratio aluminium-titane entre TiAlN et AlTiN illustre comment une simple permutation chimique transforme les performances. Le TiAlN supporte des températures jusqu’à 800°C en développant une couche d’oxyde d’aluminium protectrice. L’AlTiN, avec son ratio inversé, repousse cette limite à 900°C et améliore encore l’oxydation protectrice, mais au prix d’une fragilité accrue en usinage interrompu.

Cette distinction devient critique selon la présence ou l’absence de lubrification. En usinage à sec, la température d’interface grimpe rapidement et favorise les revêtements à haute résistance thermique comme l’AlTiN. En présence de lubrification MQL (Minimum Quantity Lubrication), la température reste modérée et le TiAlN offre un meilleur compromis ténacité-dureté pour un coût inférieur.

Les revêtements multi-couches de type nACo ou SUMO TEC promettent des performances supérieures par empilement de couches aux propriétés complémentaires. Cette approche apporte une valeur réelle dans des cas précis : usinage interrompu sévère, alternance de matériaux, ou conditions thermiques extrêmes. Hors de ces situations, le surcoût de 40 à 60% par rapport à un revêtement monocouche relève davantage du marketing que de la performance mesurable.

L’erreur du meilleur revêtement universel persiste dans de nombreux ateliers. Choisir systématiquement le revêtement le plus récent ou le plus coûteux ignore la réalité physique : chaque revêtement optimise un compromis spécifique. Un revêtement conçu pour l’usinage à sec à haute vitesse échouera en finition sous arrosage abondant, où ses propriétés thermiques deviennent inutiles.

La dureté de revêtement versus sa ténacité révèle un autre arbitrage fondamental. Un revêtement très dur (supérieur à 3500 HV) résiste remarquablement à l’usure abrasive en coupe continue, mais se microfissure rapidement en usinage interrompu des métaux durs. Les chocs répétés propagent des fissures dans la structure cristalline rigide, provoquant un écaillage prématuré du revêtement.

La grille de décision pour le revêtement se construit donc en cascade : identifier le régime thermique de travail défini par la géométrie et les paramètres de coupe, vérifier la présence de lubrification, évaluer le caractère continu ou interrompu de l’usinage, puis sélectionner le revêtement dont le compromis dureté-ténacité-résistance thermique correspond à ces trois variables.

La capacité d’évacuation reliée à votre stratégie d’usinage

La géométrie et le revêtement sélectionnés précédemment permettent un certain régime de coupe en vitesse et avance, qui génère un volume de copeau spécifique nécessitant une capacité d’évacuation adaptée. Ce volume devient le critère dimensionnant pour la géométrie de gorge, un aspect rarement quantifié dans les guides de sélection.

Le calcul du volume de copeau par dent fournit une donnée objective pour dimensionner les gorges. La formule de base multiplie l’avance par dent, la profondeur de passe axiale et la profondeur de passe radiale. Ce volume en mm³ par dent et par tour détermine la section de gorge minimale requise pour évacuer la matière sans bourrage.

Les seuils critiques apparaissent rapidement en ébauche agressive. Une profondeur de passe de 8 mm combinée à une avance de 0,15 mm/dent génère un volume incompatible avec une fraise à gorges étroites conçue pour la finition. Le bourrage qui en résulte provoque un échauffement localisé, une dégradation de l’état de surface, et une usure accélérée par frottement du copeau coincé.

L’antagonisme entre ébauche et finition structure deux philosophies de conception opposées. L’ébauche privilégie les grandes gorges pour maximiser l’évacuation, acceptant une réduction de rigidité du noyau. La finition inverse cette priorité : rigidité maximale pour garantir la précision dimensionnelle, au prix d’une capacité d’évacuation réduite acceptable pour les faibles volumes de copeau générés.

Le dimensionnement des gorges hélicoïdales illustre ce compromis section-résistance. Augmenter le volume de gorge impose de réduire le diamètre du noyau central, fragilisant la fraise en torsion. Ce risque de rupture devient critique sur les petits diamètres ou les grandes longueurs en porte-à-faux, où le moment de torsion dépasse la résistance mécanique du noyau carbure.

Les indicateurs de sous-dimensionnement permettent d’anticiper le problème dès la phase de test. Le bourrage se manifeste par une finition dégradée avec rayures longitudinales, un échauffement anormal détectable au toucher après usinage, et des vibrations irrégulières traduisant l’accumulation de matière dans les gorges. Identifier ces signaux évite de prolonger un usinage inefficace.

Le ratio gorge-diamètre fournit une règle empirique rapide. Pour l’ébauche agressive, viser un ratio de 0,35 à 0,40 (surface de gorge sur surface totale). Pour la finition de précision, descendre à 0,25-0,30 privilégie la rigidité. Ces valeurs s’ajustent selon la profondeur de passe et l’avance prévues, en calculant le volume théorique à évacuer.

La stratégie d’usinage impose donc directement la géométrie de gorge requise, créant un lien mécanique entre intention de production et spécification outil. Ignorer cette relation conduit à sélectionner une fraise sur ses seules propriétés de coupe, pour découvrir qu’elle ne peut physiquement pas évacuer le volume de matière généré par les paramètres souhaités.

Le coût par pièce usinée comme arbitre final de décision

Tous les critères techniques précédents influent sur deux variables économiques critiques : la durée de vie outil et la productivité, qui déterminent le coût par pièce. Cette transformation des spécifications techniques en impact économique quantifiable permet de sortir du critère simpliste du prix d’achat pour adopter une vision TCO complète.

La formule TCO adaptée au fraisage intègre trois composantes principales. Le coût direct de l’outil divisé par le nombre de pièces usinables avec cet outil fournit le premier terme. Le temps de cycle multiplié par le taux horaire machine constitue le second terme, souvent dominant sur les productions moyennes et grandes séries. Le coût de changement d’outil amorti complète le calcul en intégrant les temps d’arrêt machine et de réglage.

L’équation complète s’écrit : TCO par pièce = (Prix outil / Nombre de pièces) + (Temps cycle × Taux horaire machine) + (Coût changement / Nombre de pièces entre changements). Cette formalisation révèle immédiatement quels paramètres pèsent le plus lourd dans votre contexte spécifique.

La relation antagoniste entre durée de vie et productivité structure l’optimum économique. Ralentir les paramètres de coupe prolonge la durée de vie outil, réduisant le premier terme, mais augmente le temps cycle, alourdissant le second terme. Accélérer produit l’effet inverse. L’optimum se situe au point où la somme des trois termes atteint son minimum.

Les cas contre-intuitifs illustrent la puissance de cette approche. Un outil premium à 250€ qui usine 500 pièces avec un temps cycle de 8 minutes bat économiquement un outil standard à 80€ usinant 200 pièces en 10 minutes, dès que le taux horaire machine dépasse 45€. Le calcul explicite : (250/500) + (8/60 × 45) = 0,50 + 6,00 = 6,50€ contre (80/200) + (10/60 × 45) = 0,40 + 7,50 = 7,90€ par pièce.

Cette démonstration chiffrée renverse les intuitions basées uniquement sur le prix catalogue. L’outil trois fois plus cher génère un coût par pièce inférieur de 18% grâce à sa productivité supérieure, malgré une durée de vie seulement 2,5 fois plus longue. Le taux horaire machine amplifie cet écart : à 60€/h, l’économie grimpe à 23%.

Les coûts cachés rarement intégrés faussent souvent l’analyse. Les rebuts liés à l’usure progressive de l’outil dégradent la qualité en fin de vie, générant des pièces hors tolérances dont le coût matière et temps passé deviennent une perte sèche. Le temps de réglage post-changement immobilise la machine pendant 15 à 30 minutes selon la complexité, coût à amortir sur le nombre de pièces entre deux changements. L’immobilisation du stock d’outils consomme du capital dont le coût financier s’ajoute au prix d’achat.

Intégrer ces éléments affine le calcul TCO vers une vision complète du coût complet de possession. Un outil premium qui maintient la qualité constante jusqu’en fin de vie, se change rapidement grâce à une géométrie de fixation optimisée, et nécessite un stock réduit grâce à sa polyvalence, cumule des avantages invisibles dans une comparaison de prix brut.

La méthode de calcul devient alors un outil stratégique pour évaluer tout investissement outil. Plutôt que de subir le choix fournisseur basé sur le prix ou la disponibilité, vous pouvez maximiser votre productivité d’usinage en sélectionnant rationnellement l’outil dont le TCO minimise le coût par pièce dans vos conditions réelles de production.

Cette transformation du critère prix en critère coût complet clôture la progression analytique proposée. Chaque critère technique identifié en amont se traduit finalement en impact économique mesurable, permettant de quantifier la valeur réelle des différences de spécification et de justifier factuellement les choix d’investissement outil.
